凈化車間的技術夾層設計和施工技術夾層的全面指南：
一、 技術夾層的核心功能與類型
送風靜壓箱：常見形式。潔凈室吊頂（FFU或高效過濾器）上方整個空間被密封，形成穩定、均勻的靜壓腔，確保向下送風氣流的均勻性。
回風靜壓箱：對于需要地板回風的系統，潔凈室地板下方空間作為回風腔。
管線設備層：用于集中布置風管、水管（純化水、注射水、冷卻水）、工藝管道、電氣橋架、消防管道、照明線路等。
常見組合形式：
上夾層（送風+管線層）：比較常見。吊頂以上空間既是送風靜壓箱，也走主要風管和管線。
上下夾層：高級別潔凈室采用。上夾層為送風靜壓箱，下夾層（地板下）為回風靜壓箱和設備管線層，實現較徹底的氣流組織和管線分離。
側技術走廊：將主要維護通道和大型設備布置在潔凈室側面的獨立走廊，夾層內僅留必要風管，降低夾層高度和復雜度。
二、 設計原則與關鍵考慮
安全第一：
結構承重：必須核算夾層內所有設備（AHU、風機、水箱）、管道、檢修人員的荷載，確保主體結構安全。
防火：材料需滿足防火等級要求。穿越防火分區的管道需用防火封堵材料嚴密密封。
逃生與檢修通道：設置合理的檢修馬道、步行通道和安全出口，確保維護人員安全。
滿足工藝與氣流要求：
靜壓箱密封性：這是生命線。墻壁、頂板所有接縫必須嚴格密封，防止未經過濾的空氣泄漏污染送風。地面（即潔凈室吊頂板材的背面）也應平整、光滑、不易產塵。
氣流組織模擬：通過CFD分析或經驗，確定合理的夾層高度，避免氣流短路或形成渦流。
壓力控制：送風靜壓箱相對于潔凈室應保持更高的正壓（通常+20~50Pa），以確保任何泄漏都是正向的。
便于施工、調試與維護：
空間規劃：管線應進行綜合支吊架（BIM） 規劃，分層、分區域布置。原則：電在上、水在下、風管居中，但具體需避讓。預留充足的安裝和檢修空間（通常管道與結構、管道之間間距≥600mm）。
模塊化設計：吊頂板、FFU、燈具等應模塊化，便于從下方或上方單獨拆卸更換，而不影響整個系統。
照明與插座：夾層內需安裝檢修照明和維修插座。
節能與降噪：
風管與水管保溫：所有冷熱介質管道必須做好保溫，防止能量損失和結露。
設備減震：風機、水泵等震動設備需安裝減震器、柔性接頭，防止震動傳遞至潔凈室。
隔音處理：必要時在墻壁粘貼吸音棉，降低噪聲傳遞。
三、 主要構成要素與施工要點
圍護結構：
材料：通常采用與潔凈室墻板一致的金屬夾芯板（巖棉、玻鎂、硫氧鎂板），彩鋼板面層。要求強度高、平整、防火。
施工：板縫用專用密封膠（如硅酮膠、聚氨酯膠）填實。所有穿墻管道開孔處必須用不燃柔性材料嚴密封堵。
吊頂系統（即靜壓箱底板）：
材料：FFU盲板（用于非FFU安裝區域）和FFU安裝龍骨框架。盲板必須與框架緊密密封。
平整度：整個吊頂系統的平整度至關重要，直接影響送風氣流的均勻性。

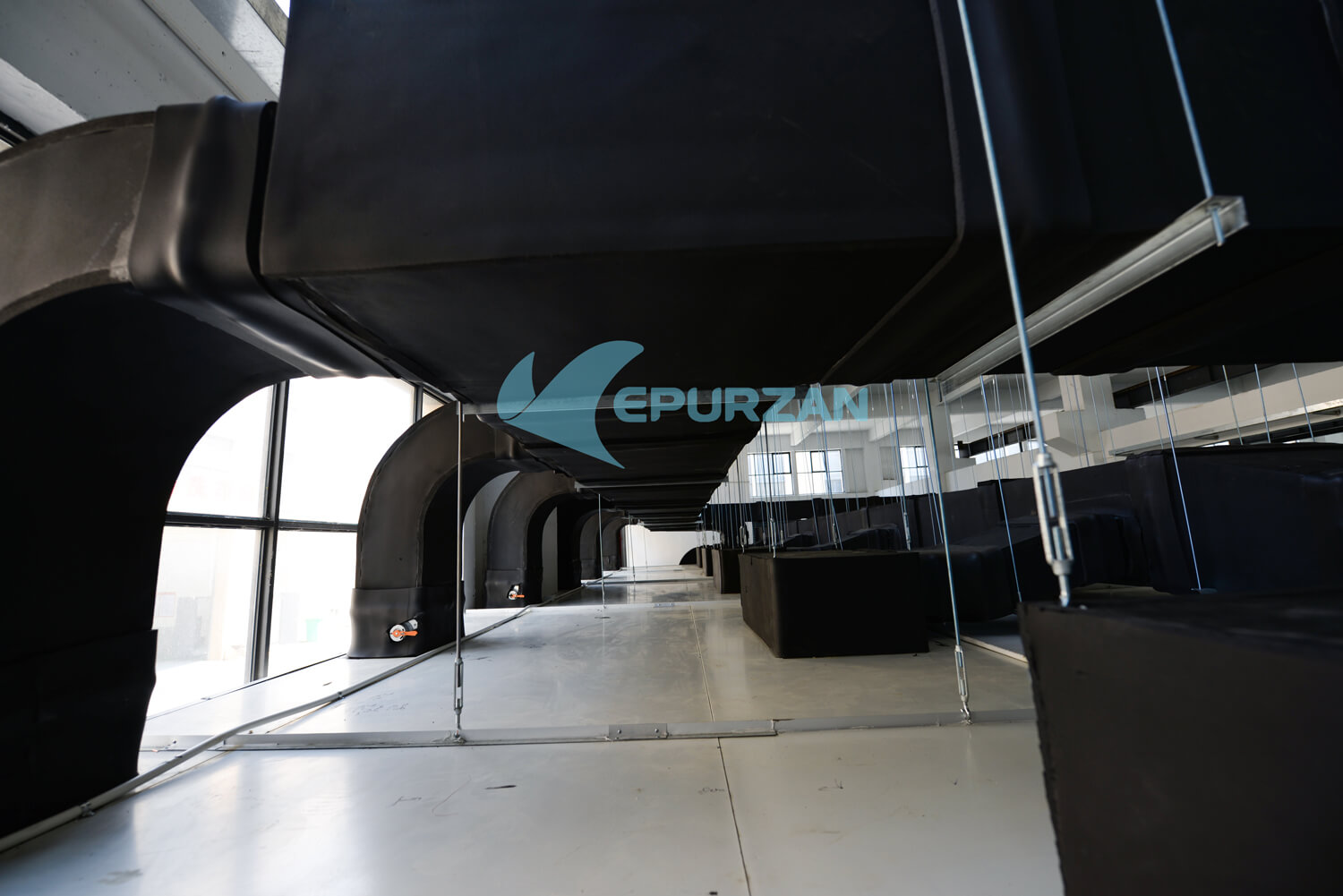

風系統：

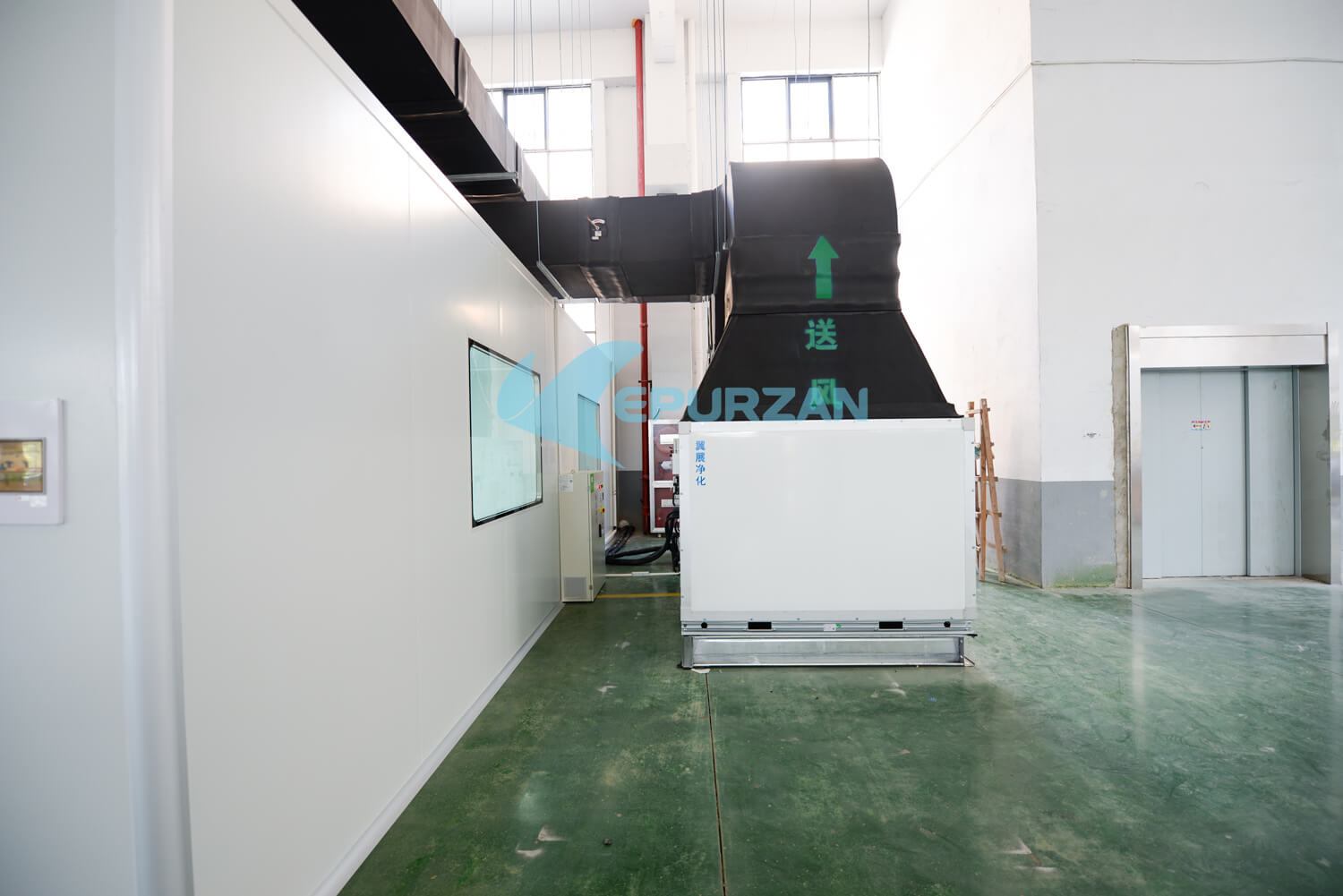

主風管：將經過AHU處理后的空氣輸送至靜壓箱。通常采用鍍鋅鋼板風管，法蘭連接，漏風率需符合規范。
FFU（風機過濾單元） ：整齊排列在吊頂框架上。電源線、控制系統線需在夾層內規整布線。

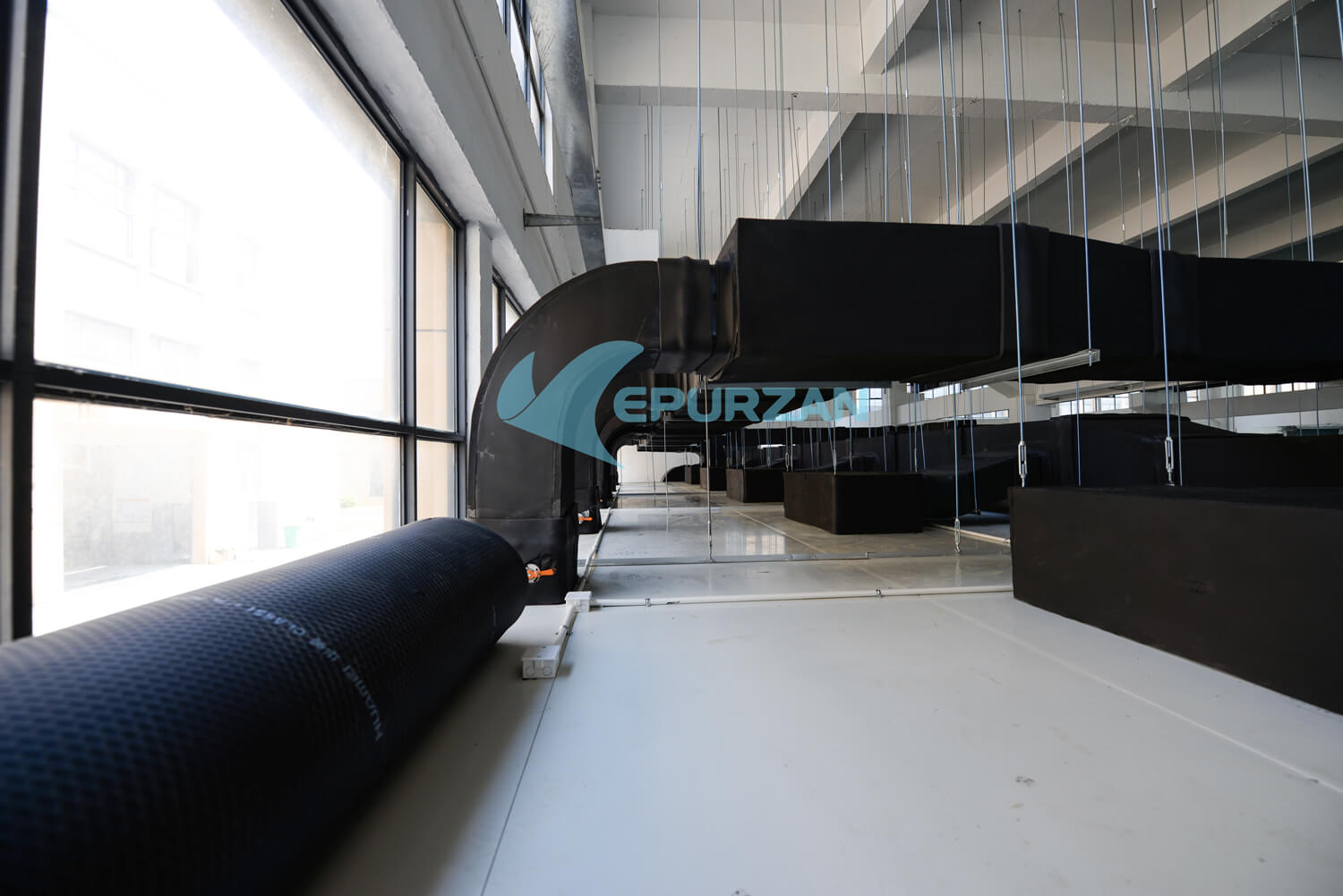

風管保溫：外保溫，防止結露和能量損失。
管線綜合：
BIM技術應用：強烈推薦使用BIM進行碰撞檢查和綜合優化，在施工前解決所有管道、橋架的沖突問題。
支吊架：采用預制裝配式綜合支吊架，整齊牢固，所有螺栓外露以便調節。
標識：所有管道、橋架必須按規范進行顏色和文字標識，指明內容物和流向。
照明與電氣：
檢修照明：采用防塵燈具，照度滿足檢修要求（150-200 Lux）。
橋架與線管：強弱電橋架應分開鋪設，保持距離。線纜敷設整齊，掛標識牌。
地面與通道：
夾層地面通常為建筑原樓板，應清理干凈、平整?？稍谥饕獧z修路徑上鋪設鋼板或格柵板作為通道。
四、 施工流程與管理建議
詳細設計：基于BIM模型出具詳細的施工圖、管線綜合圖、節點大樣圖。
施工順序：
放線定位 → 安裝支吊架 → 安裝主風管、大口徑管道 → 安裝橋架、小口徑管道 → 安裝墻板、吊頂龍骨 → 設備就位 → 管線保溫 → 密封收尾 → 清潔。
必須遵循“先上后下、先大后小”的原則。
清潔管理：
夾層施工是高污染作業（切割、焊接、打膠）。必須與下方潔凈室區域物理隔離。
施工過程中隨時清理垃圾、廢料。最終交付前，必須對夾層進行徹底的、無死角的專業清潔，清除所有灰塵、顆粒物，否則將成為持續的污染源。
測試與驗證：
檢漏測試：對靜壓箱圍護結構進行壓力泄露測試。
風速均勻性測試：在靜壓箱內或通過FFU出口測量，確保氣流分布均勻。
壓差測試：驗證靜壓箱與各潔凈房間的壓差梯度符合設計。
五、 注意事項
未來擴展：預留一定的空間和接口，以適應未來工藝變更或設備增加。
小編建議做一個優秀的技術夾層，是凈化車間長期穩定、高效、低成本運行的根本保障。務必選擇有豐富經驗和專業團隊的設計施工單位。
