潔凈室PVDF管如何施工安裝
發布者：翼展凈化工程公司瀏覽次數：發布時間：2022-10-21
(1） PVDF管基本要求

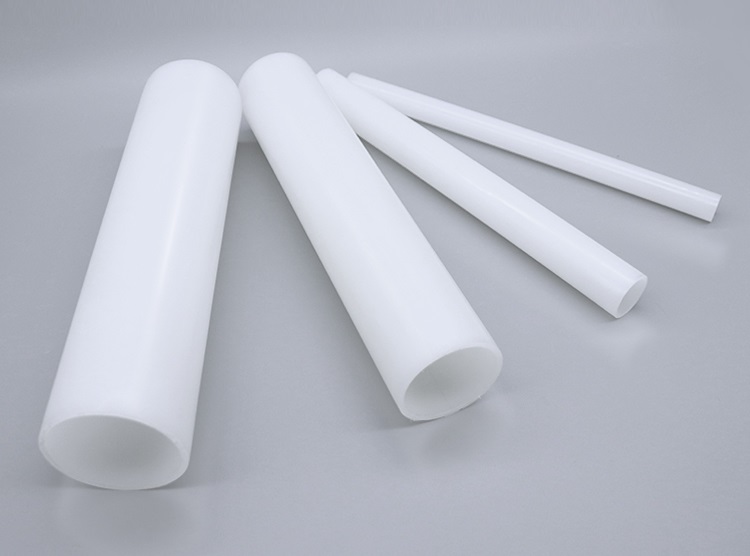

PVDF管（聚偏氟乙烯）因具有優良的耐化學性、耐腐蝕性、良好的耐熱穩定性以及不燃、耐疲勞折斷、抗磨損、自潤滑性能好而被廣泛地應用于超純水系統、溫純水系統以及腐蝕性化學品配管系統等領域。日前在國內PVDF 管主要用于超純水系統的拋光循環配管及其輸送配管。
PVDF 管材抗拉伸強度、壓縮強度優良，且耐沖擊、韌性好，熔點低(170°C左右)，使得加工性能良好、成型方便，一般采用熱熔焊接的連接方式。采用全自動焊機（常見型號有GF： IR63/IR225, Argu: SP110/SP250/ SP280）熱熔粘接，焊接質量好，內壁焊縫成型好，同時確保了焊口的潔凈度，且利用數據處理和信息反饋技術使得焊接溫度及焊口質量可以在液晶顯示屏上顯示，大大減少了人為操作導致的不可避免的焊接質量缺陷。采用專用割刀，減少管線切割時產生的塑料碎屑，保證管道內部的潔凈。PVDF 管的所有焊接、加工均應在潔凈小室內完成，現場只需組裝配管，快速便捷，且維修簡便，既保證了施工質量，又防止管道的二次污染，同時降低了施工成本。
PVDF 管道施工的核心是 PVDF 管道的焊接預制和安裝。PVDF 管材為高分子材料經紅外加熱熔化后，在外力作用下對接粘接成一體，并經冷卻成型，具有超強抗拉、致斷延伸等性能。采用全自動熱焊機進行熱熔連接。因PVDF 管的焊接加工必須在預制潔凈室（潔凈度等級ISO7級）內進行，應按照施工圖，現場放線、確定尺才，繪制加工圖
(2） PVDF 管的安裝
① 按圖紙制作、安裝管道支吊架，現場不可避免打孔時應進行吸塵、清潔。
②鑒于 PVDF 管的線膨胩系數較大，特別是用于輸送溫純水時，其伸縮量處理不可忽視；應根據直管段的長度和輸送介質的溫度及環境溫度計算伸縮量，合理設置伸縮節和固定支點。伸縮節和支吊架的形式、位置，一般由工程設計規定。
③為不妨礙管道伸縮，接頭、焊道應離開支吊架設置，離開的凈距離為8cm以上。支吊架的支承方法有松動支承和固定支承兩種形式，在緊固固定支承時，管子與鞍形或U形帶之間應填人橡膠類材料，以免傷及管子。因其工作時的負荷及流體的流動會引起振動，需對閥門本體進行支承
(3） 管道系統的脫氣和壓力泄漏試驗
①在施工中進行黏合連接時黏合劑氣體（溶劑蒸氣） 會滯留管內可能使管子產生裂紋，或使接頭、閥門受損，包括閥門在內的管道系統應處于開放狀態，用潔凈空氣或氮?dú)獯党?br />
②壓力泄漏試驗。氣壓試驗時，壓力為 0.196MPa (2. 0kg/cm’)；水壓時由設計確定，試驗時自系統較低點供水，試驗介質為純水（與工作介質純度相同)，保持時間為 4h，以無滲漏為合格。在潔凈、禁水區域宜采用高純氮?dú)猓瑝航担?%為合格。
